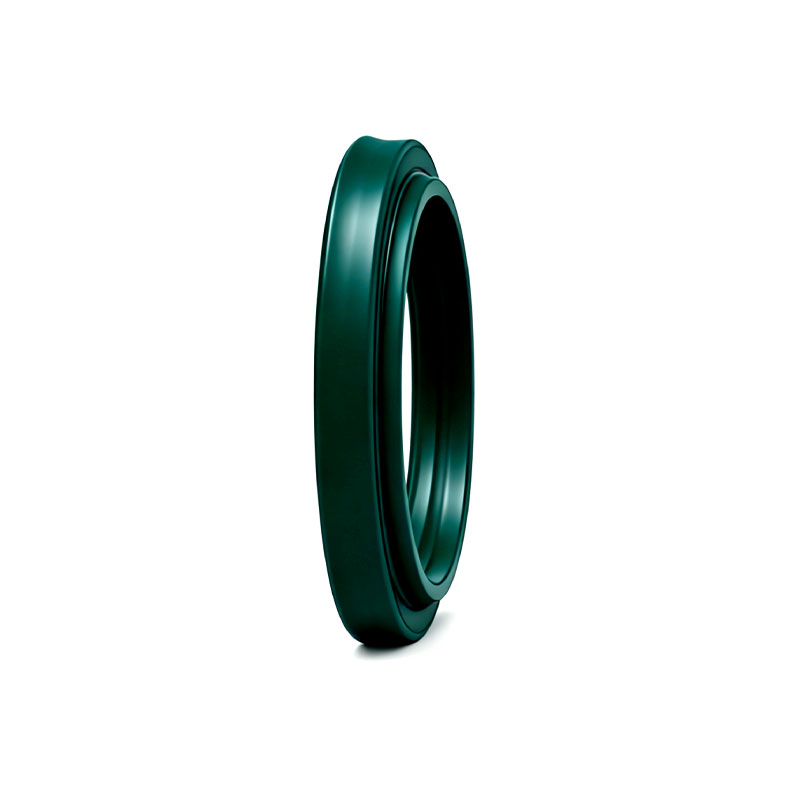

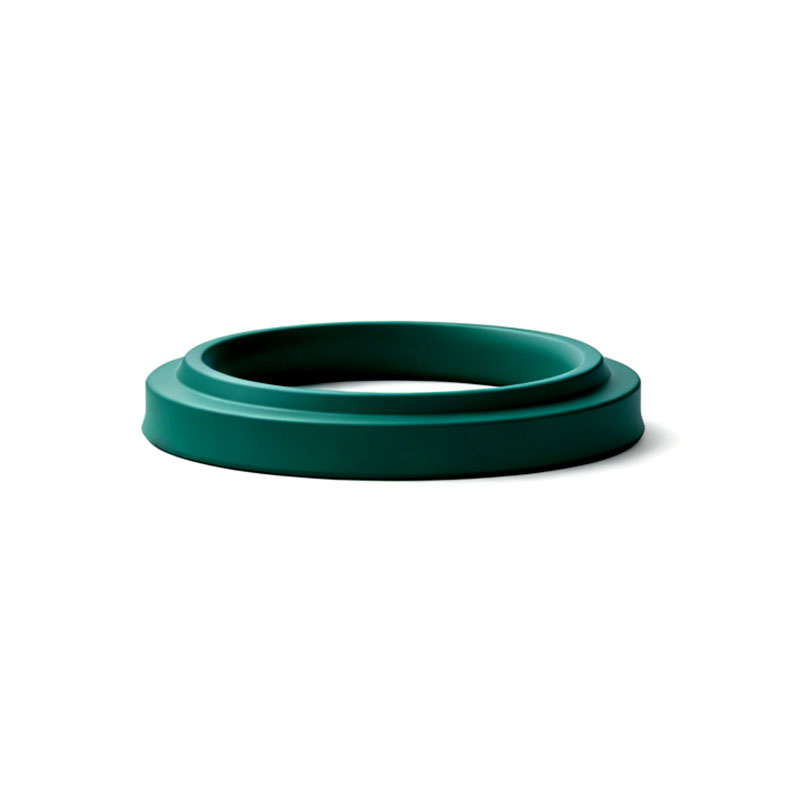

HWY 이중 립 와이퍼 씰은 고품질 PU로 제작된 폴리우레탄 와이퍼 씰이며 이중 립 설계를 특징으로 합니다. 유압 실린더 적용 분야에서 먼지, 오염물, 습기에 대한 효과적인 보호 기능을 제공합니다.
품목 번호:
HWY주문량(최소 주문 수량):
50지불:
T/T제품 원산지:
China선적항:
Shanghai제품 설명

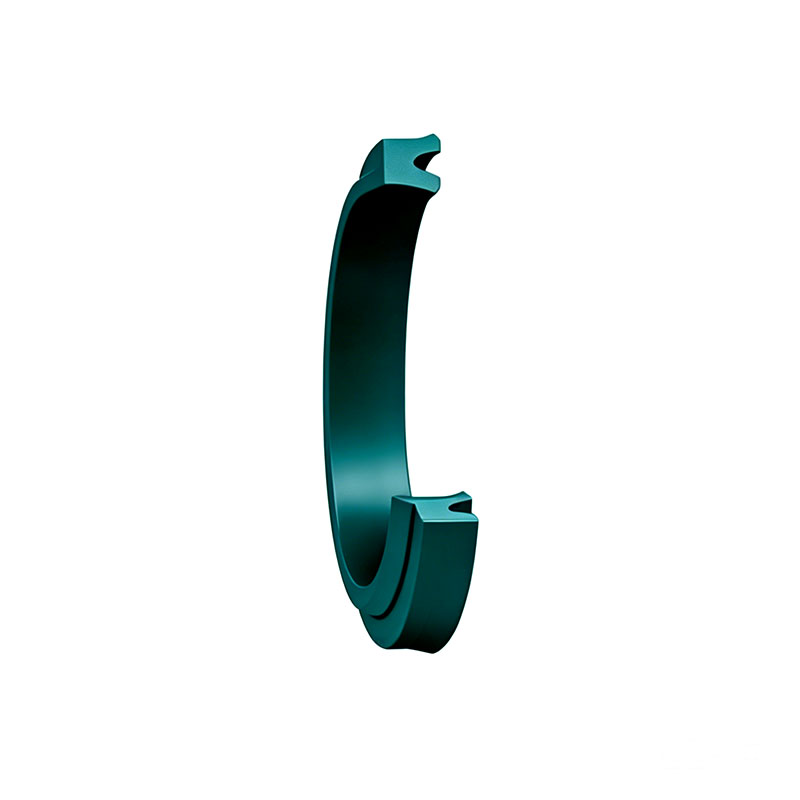

HWY 더블 립 와이퍼 씰은 중간에서 낮은 오염 조건에서 작동하는 유압 및 공압 시스템에서 신뢰할 수 있는 로드 보호를 제공하도록 설계된 고성능 씰링 솔루션입니다. 독특한 더블 립 프로파일로 설계된 이 더블 립 와이퍼 씰은 외부 오염 물질을 효과적으로 제거하면서 피스톤 로드 표면의 필수 윤활유 막을 유지합니다.
과도한 오일 제거를 일으킬 수 있는 기존 와이퍼 씰과 달리, HWY 씰의 매체 측 씰링 립은 로드에 부착된 윤활층을 손상시키지 않고 잔류 오일막 누출을 최소화합니다. 이 설계는 일반적인 "오일 스크래핑" 고장을 방지하여 유압 부품의 원활한 작동, 마모 감소 및 긴 사용 수명을 보장합니다.
고품질 폴리우레탄 소재로 제조된 이 PU 유압 와이퍼 씰은 까다로운 산업 환경에서 뛰어난 내마모성, 내구성 및 씰링 성능을 제공합니다.
기술 데이터
| 매개변수 | 값 |
| 작동 온도 | -30°C ~ +100°C |
| 표면 속도 | ≤ 0.5 m/s |
| 소재 | 폴리우레탄 (PU P2005) |
| 설계 유형 | 더블 립 와이퍼 씰 |
| 단위 시스템 | 미터법 |
장점
더블 립 양방향 작동 와이퍼 씰 설계는 하나의 씰링 요소에 오염물 차단과 오일막 관리를 결합하여 이중 기능을 제공합니다. 이 혁신적인 구조는 다음과 같은 효과를 제공합니다:

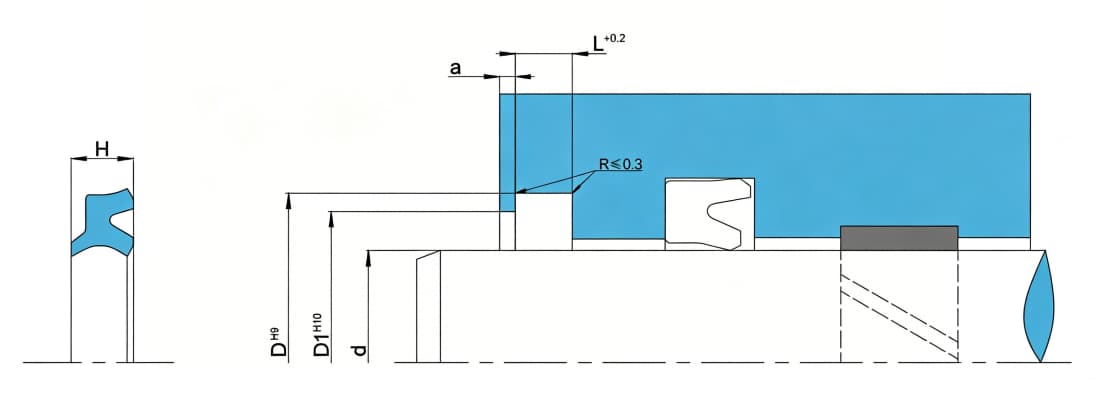

제품 매개변수 표
| 명칭 | 로드 직경 | 하우징 홈 직경 | 하우징 홈 폭 | 주요 씰링 요소 |
| [mm] | [mm] | [mm] | ||
| HWY8X13X10.5X3.5X4.1P2005 | 8 | 13 | 3.5 | 폴리우레탄 (PU P2005) |
| HWY10X16X12.5X4X4.8P2005 | 10 | 16 | 4 | 폴리우레탄 (PU P2005) |
| HWY12X18X14.5X4X4.8 P2005 | 12 | 18 | 4 | 폴리우레탄 (PU P2005) |
| 고속도로 14X20X16.5X4X4.8 P2005 | 14 | 20 | 4 | 폴리우레탄 (PU P2005) |
| 고속도로 16X22X18.5X4X4.8 P2005 | 16 | 22 | 4 | 폴리우레탄 (PU P2005) |
| 고속도로 18X24X20.5X4X4.8P2005 | 18 | 24 | 4 | 폴리우레탄 (PU P2005) |
| HWY20X26X22.5X4X4.8P2005 | 20 | 26 | 4 | 폴리우레탄 (PU P2005) |
| HWY22X28X24.5X4X4.8 P2005 | 22 | 28 | 4 | 폴리우레탄 (PU P2005) |
| 고속도로 25X31X27.5X4X4.8 P2005 | 25 | 31 | 4 | 폴리우레탄 (PU P2005) |
| 고속도로 28X36X31X5X5.8 P2005 | 28 | 36 | 5 | 폴리우레탄 (PU P2005) |
| 고속도로 30X38X33X5X5.8P2005 | 30 | 38 | 5 | 폴리우레탄 (PU P2005) |
| HWY32X40X35X5X5.8P2005 | 32 | 40 | 5 | 폴리우레탄 (PU P2005) |
| HWY35X43X38X5X5.8P2005 | 35 | 43 | 5 | 폴리우레탄 (PU P2005) |
| HWY36X44X39X5X5.8P2005 | 36 | 44 | 5 | 폴리우레탄 (PU P2005) |
| HWY37X45X40X5X5.8P2005 | 37 | 45 | 5 | 폴리우레탄 (PU P2005) |
| HWY40X48X43X5X5.8P2005 | 40 | 48 | 5 | 폴리우레탄 (PU P2005) |
| 고속도로45X53X48X5X5.8P2005 | 45 | 53 | 5 | 폴리우레탄 (PU P2005) |
| 고속도로46X54X49X5X5.8 P2005 | 46 | 54 | 5 | 폴리우레탄 (PU P2005) |
| HWY 50X58X53X5X5.8 P2005 | 50 | 58 | 5 | 폴리우레탄 (PU P2005) |
| HWY 55X65X58X6X6.8 P2005 | 55 | 65 | 6 | 폴리우레탄 (PU P2005) |
| HWY 56X66X59X6X6.8P2005 | 56 | 66 | 6 | 폴리우레탄 (PU P2005) |
| HWY60X70X63X6X6.8P2005 | 60 | 70 | 6 | 폴리우레탄 (PU P2005) |
| HWY63X73X66X6X6.8 P2005 | 63 | 73 | 6 | 폴리우레탄 (PU P2005) |
| 고속도로 65X75X68X6X6.8 P2005 | 65 | 75 | 6 | 폴리우레탄 (PU P2005) |
| 고속도로 70X80X73X6X6.8 P2005 | 70 | 80 | 6 | 폴리우레탄 (PU P2005) |
| 고속도로 75X85X78X6X6.8P2005 | 75 | 85 | 6 | 폴리우레탄 (PU P2005) |
| HWY80X90X83X6X6.8P2005 | 80 | 90 | 6 | 폴리우레탄 (PU P2005) |
| HWY85X95X88X6X6.8 P2005 | 85 | 95 | 6 | 폴리우레탄 (PU P2005) |
| HWY 90X100X93X6X6.8 P2005 | 90 | 100 | 6 | 폴리우레탄 (PU P2005) |
| HWY 100X110X103X6X6.8 P2005 | 100 | 110 | 6 | 폴리우레탄 (PU P2005) |
| 고속도로 110X125X114X8.5X9.5 P2005 | 110 | 125 | 8.5 | 폴리우레탄 (PU P2005) |
| 고속도로 125X140X129X8.5X9.5 P2005 | 125 | 140 | 8.5 | 폴리우레탄 (PU P2005) |
| 고속도로 140X155X144X8.5X9.5P2005 | 140 | 155 | 8.5 | 폴리우레탄 (PU P2005) |
| HWY150X165X154X8.5X9.5P2005 | 150 | 165 | 8.5 | 폴리우레탄 (PU P2005) |
| HWY160X175X164X8.5X9.5P2005 | 160 | 175 | 8.5 | 폴리우레탄 (PU P2005) |
HWY 와이퍼 씰
 |
|
| 재료 코드 | P2005 |
| 속도 | 최대 0.5m/s(1.6ft/s) |
| 온도 범위 | –30~+100°C(–22~+212°F) |
| 치수 표준 | 일부 크기는 ISO 6195-B:2013에 따른 씰 하우징에 맞습니다. |
| 크기 목록 | → 미터법 |
| 추가 정보 | → 양방향 작동 와이퍼 씰 |
| 적용 매개변수(예: 속도, 온도)의 최대값은 지속적으로 또는 동시에 적용해서는 안 됩니다. | |
