HPU 중장비용 유압 실린더 피스톤 씰은 폴리우레탄 씰 링, 엘라스토머 에너자이저, 백업 링으로 구성된 양방향 작동 밀봉 솔루션입니다. 뛰어난 내마모성, 압출 방지 성능, 고압 환경에서의 안정적인 밀봉이 요구되는 중장비용 유압 응용 분야를 위해 설계되었습니다.
품목 번호:
HPU주문량(최소 주문 수량):
50지불:
T/T제품 원산지:
China선적항:
Shanghai제품 설명

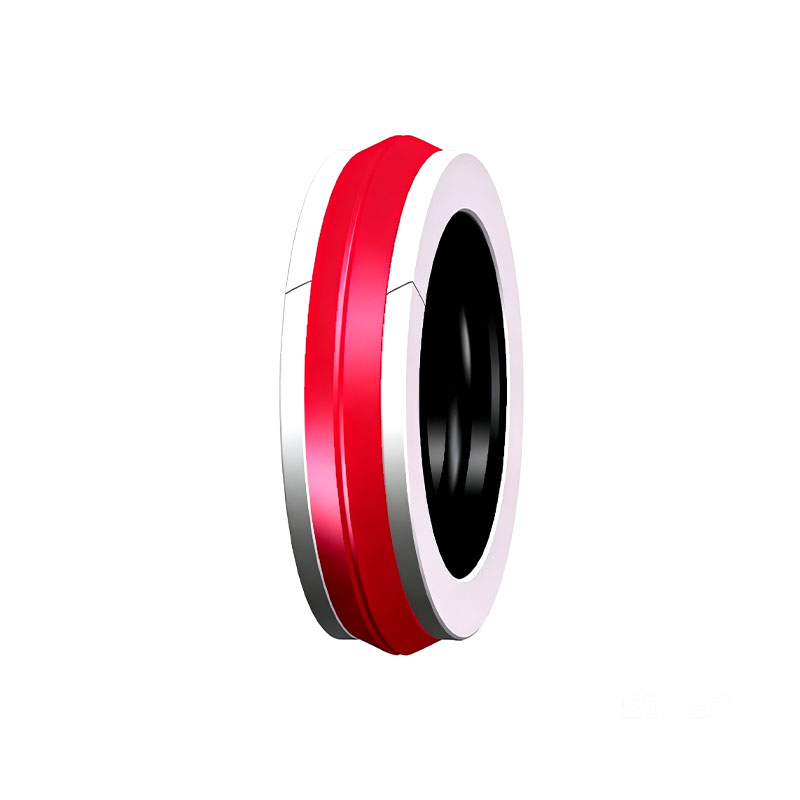

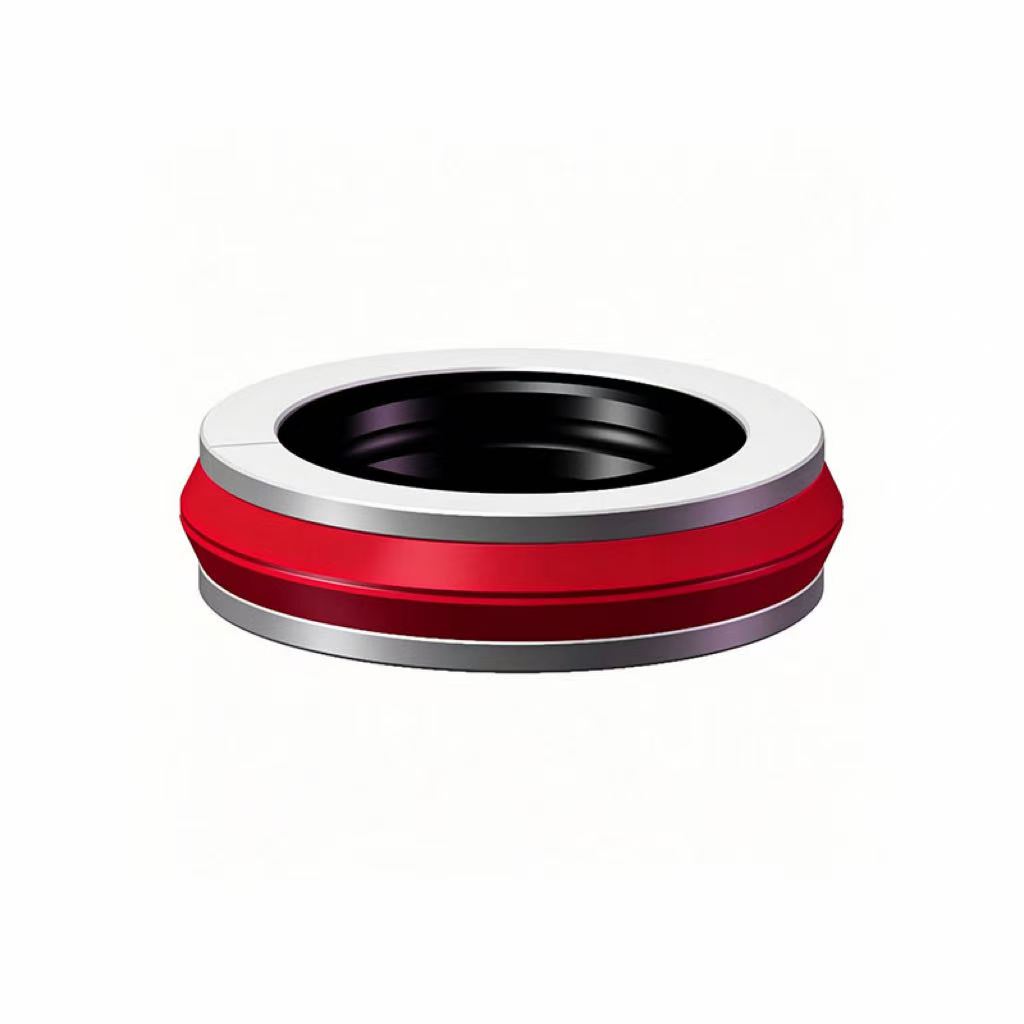

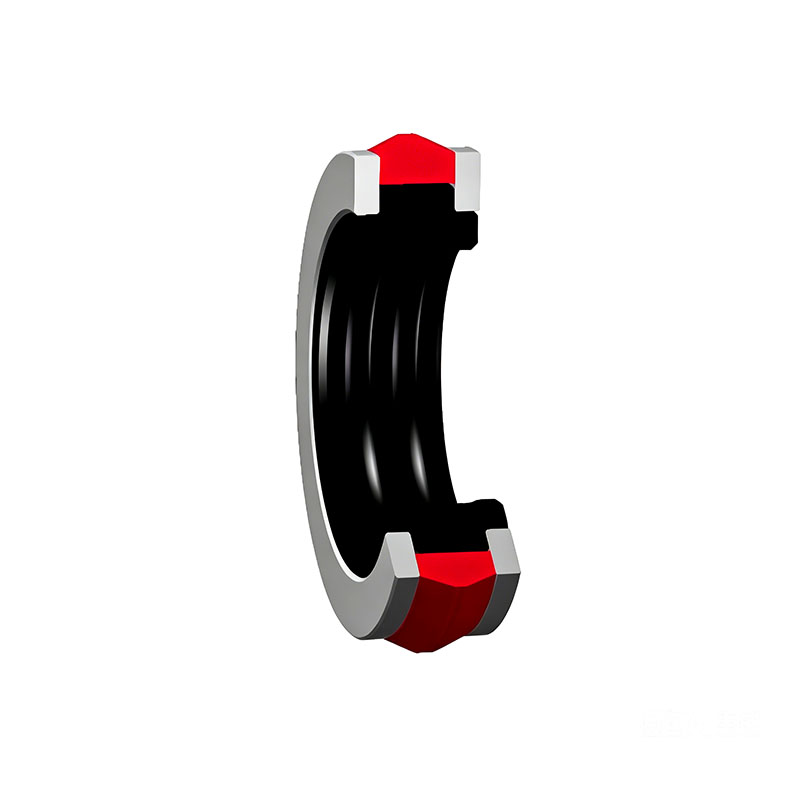

HPU 피스톤 씰은 폴리우레탄 씰링 링, 고무 엘라스토머 및 두 개의 리테이닝 링으로 구성된 복동식 복합 피스톤 씰입니다. 중부하 유압 실린더의 피스톤 양방향 밀봉을 위해 특별히 설계되었습니다.
슬라이딩 링은 큰 반경 방향 간극을 수용할 수 있으며 우수한 동적 및 정적 밀봉 성능을 제공합니다. 양쪽 끝의 폴리포름알데히드 리테이닝 링은 고압 충격 하에서 씰이 압출되는 것을 효과적으로 방지하여 내마모성과 긴 사용 수명을 보장합니다.
고무 엘라스토머는 높은 접촉 압력을 제공하여 다양한 작동 조건에서 씰이 실린더 벽과 피스톤 표면에 밀착된 상태를 유지하도록 합니다.
기술 데이터
| 매개변수 | 값 |
| 작동 온도 | -30°C ~ +100°C |
| 작동 압력 | ≤ 50 MPa |
| 표면 속도 | ≤ 0.5 m/s |
| 재질 | PU+POM+NBR |
| 설계 유형 | 복동식 피스톤 씰 |
| 단위 체계 | 미터법 |
제품 장점
폴리우레탄 슬립 링 설계는 실린더 보어 직경 변화에 대한 적응성이 뛰어나 안정적인 밀봉을 유지합니다.
이동 및 정지 작동 조건 모두에서 뛰어난 밀봉 신뢰성을 유지합니다.
극도로 높은 충격 압력을 견디며 뛰어난 압출 저항성을 제공하여 중부하 작업에 적합합니다.
고품질 폴리우레탄 소재와 폴리포름알데히드 리테이닝 링의 조합으로 사용 수명을 크게 연장합니다.
고무 엘라스토머는 높은 접촉 압력을 제공하여 씰이 항상 밀착 상태를 유지하도록 합니다.
제품 매개변수 표
| 규격명 | 로드 직경 | 하우징 홈 직경 | 하우징 홈 폭 | 주요 밀봉 요소 |
| [mm] | [mm] | [mm] | ||
| HPU 80X62X22.5 M8002 | 62 | 80 | 22.5 | PU+POM+NBR |
| HPU 90X75X21 M8002 | 75 | 90 | 21 | PU+POM+NBR |
| HPU 100X85X22.5 M8002 | 85 | 100 | 22.5 | PU+POM+NBR |
| HPU 110X95X16 M8002 | 95 | 110 | 16 | PU+POM+NBR |
| HPU 120X105X16 M8002 | 105 | 120 | 16 | PU+POM+NBR |
| HPU 125X110X16 M8002 | 110 | 125 | 16 | PU+POM+NBR |
| HPU 130X115X16 M8002 | 115 | 130 | 16 | PU+POM+NBR |
| HPU 140X123X16 M8002 | 123 | 140 | 16 | PU+POM+NBR |
| HPU 150X133X20 M8002 | 133 | 150 | 20 | PU+POM+NBR |
| HPUA 160X145X16 M8002 | 145 | 160 | 16 | PU+POM+NBR |
| HPU 165X145X20 M8002 | 145 | 165 | 20 | PU+POM+NBR |
| HPU 170X150X20 M8002 | 150 | 170 | 20 | PU+POM+NBR |
| HPUA 180X163X20 M8002 | 163 | 180 | 20 | PU+POM+NBR |
| HPU 190X170X16 M8002 | 170 | 190 | 16 | PU+POM+NBR |
| HPU 200X180X16 M8002 | 180 | 200 | 16 | PU+POM+NBR |
| HPU 210X190X16 M8002 | 190 | 210 | 16 | PU+POM+NBR |
| HPU 220X200X20 M8002 | 200 | 220 | 20 | PU+POM+NBR |
| HPU 230X205X25 M8002 | 205 | 230 | 25 | PU+POM+NBR |
| HPU 240X220X20 M8002 | 220 | 240 | 20 | PU+POM+NBR |
| HPU 250X225X25 M8002 | 225 | 250 | 25 | PU+POM+NBR |
| HPU 260X235X25 M8002 | 235 | 260 | 25 | PU+POM+NBR |
| HPU 270X245X24 M8002 | 245 | 270 | 24 | PU+POM+NBR |
| HPU 280X255X25 M8002 | 255 | 280 | 25 | PU+POM+NBR |
| HPU 290X265X27 M8002 | 265 | 290 | 27 | PU+POM+NBR |
| HPU 300X275X25 M8002 | 275 | 300 | 25 | PU+POM+NBR |
| HPU 305X280X25 M8002 | 280 | 305 | 25 | PU+POM+NBR |
| HPU 310X285X25 M8002 | 285 | 310 | 25 | PU+POM+NBR |
| HPU 320X290X30 M8002 | 290 | 320 | 30 | PU+POM+NBR |
| HPU 330X300X35 M8002 | 300 | 330 | 35 | PU+POM+NBR |
| HPU 345X315X30 M8002 | 315 | 345 | 30 | PU+POM+NBR |
| HPU 350X320X30 M8002 | 320 | 350 | 30 | PU+POM+NBR |
| HPU 360X330X31.5 M8002 | 330 | 360 | 31.5 | PU+POM+NBR |
| HPU 370X340X32 M8002 | 340 | 370 | 32 | PU+POM+NBR |
| HPU 380X350X32 M8002 | 350 | 380 | 32 | PU+POM+NBR |
| HPU 400X370X32 M8002 | 370 | 400 | 32 | PU+POM+NBR |
| HPU 420X390X32 M8002 | 390 | 420 | 32 | PU+POM+NBR |
| HPU 450X410X32 M8002 | 410 | 450 | 32 | PU+POM+NBR |
| HPU 480X440X32 M8002 | 440 | 480 | 32 | PU+POM+NBR |
| HPU 500X470X32 M8002 | 470 | 500 | 32 | PU+POM+NBR |
HPU 피스톤 씰
| 재료 코드 | M8002 |
| 속도 | 최대 0.5 m/s (1.6 ft/s) |
| 온도 범위 | -30°C~+100°C(–22~+212 °F) |
| 치수 표준 | 일부 크기는 ISO 6195-B:2013에 따른 씰 하우징에 맞습니다. |
| 크기 목록 | → 미터법 |
| 추가 정보 | → 복동 피스톤 씰 |
| 적용 매개변수(예: 속도, 온도)의 최대값은 지속적으로 또는 동시에 적용해서는 안 됩니다. | |
