HPB 양방향 작동 피스톤 씰은 PU+NBR 조합 구조를 채택하며, 중고압 유압 실린더용 내마모성 양방향 피스톤 씰입니다. 농업 및 건설 기계에 적합하며, 맞춤형 크기 및 재료를 제공합니다.
품목 번호:
HPB주문량(최소 주문 수량):
50지불:
T/T제품 원산지:
China선적항:
Shanghai제품 설명

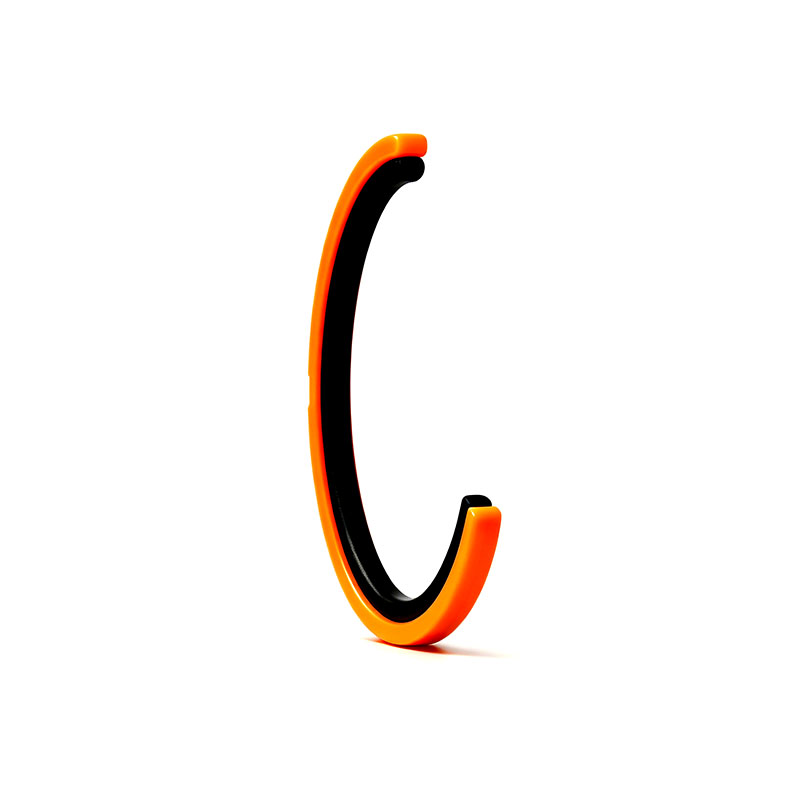

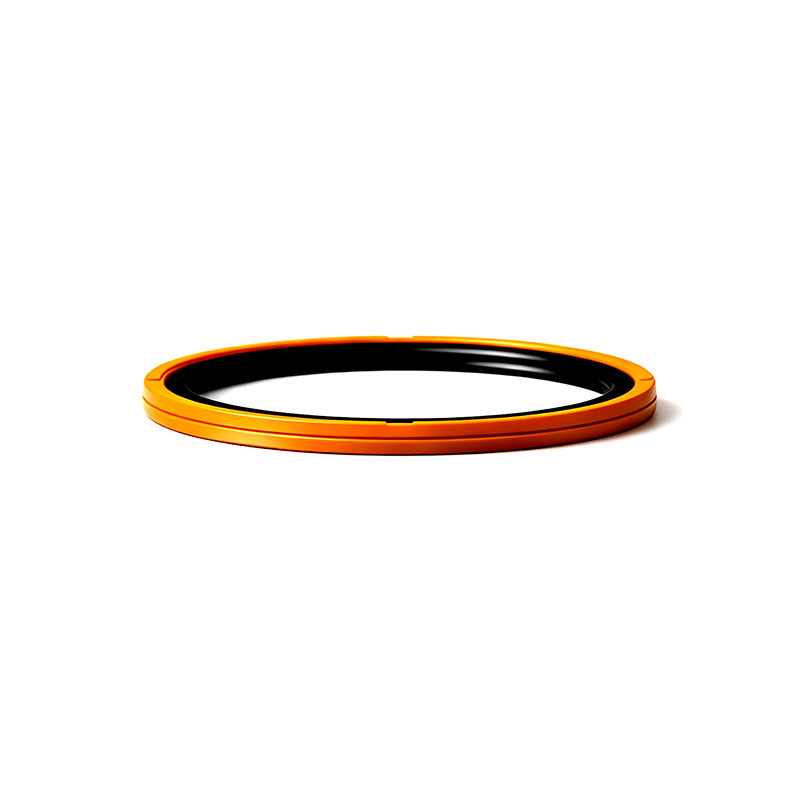

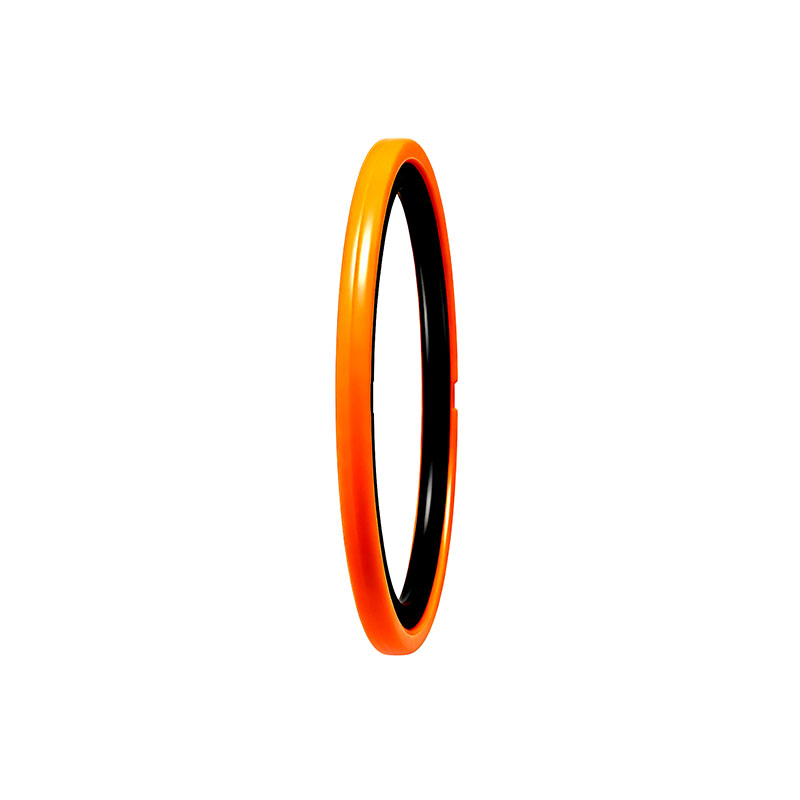

HPB 피스톤 씰은 복동 복합 씰로, 폴리우레탄 슬라이딩 링과 프리로드 요소 역할을 하는 O링으로 구성됩니다. 유압 실린더에서 유압유가 사용되는 응용 분야에 적합합니다.
이 피스톤 씰은 뛰어난 동적 및 정적 밀봉성능을 제공합니다. 슬라이딩 링과 O링은 특정 유체 매체와 작동 온도에 따라 다양한 재질 중에서 유연하게 선택할 수 있어 다양한 작동 조건을 충족합니다.
독특한 환형 설계는 균일한 반경 방향 압력 분포를 보장하여 씰의 변위와 압출을 효과적으로 방지하고, 고압 충격 조건에서도 안정적인 밀봉을 유지합니다.
기술 데이터
| 매개변수 | 값 |
| 작동 온도 | -30°C ~ +120°C |
| 작동 압력 | ≤ 25 MPa |
| 표면 속도 | ≤ 0.5 m/s |
| 재질 | PU + NBR |
| 설계 유형 | 복동 피스톤 씰 |
| 단위 체계 | 미터법 |
장점
폴리우레탄 슬라이딩 링은 탁월한 내마모성을 제공하여 씰의 사용 수명을 크게 연장합니다.
동적 및 정적 조건 모두에서 뛰어난 밀봉 성능을 유지하며, 다양한 작동 조건에 적응합니다.
O링 조합 설계는 축 방향 치수가 작아 소형 컴팩트 유압 실린더에 적합합니다.
외경 방향에서 눌러 끼우기만 하면 되며, 특수 공구가 필요하지 않습니다. 설치 전에 윤활제를 도포하여 작업을 완료합니다.

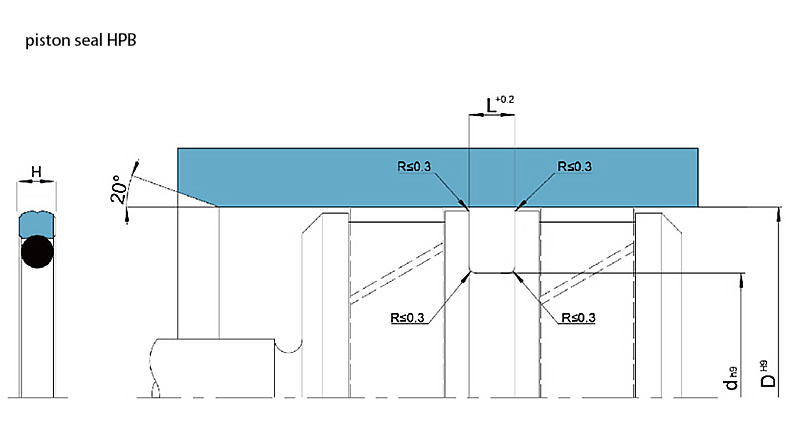

제품 매개변수 표
| 지정 | 로드 직경 | 하우징 홈 직경 | 하우징 홈 폭 | 주 밀봉 요소 |
| [mm] | [mm] | [mm] | ||
| HPB 40X29X4.2 M6112 | 29 | 40 | 4.2 | PU + NBR |
| HPB 45X34X4.2 M6112 | 34 | 45 | 4.2 | PU + NBR |
| HPB 50X39X4.2 M6112 | 39 | 50 | 4.2 | PU + NBR |
| HPB 55X44X4.2 M6112 | 44 | 55 | 4.2 | PU + NBR |
| HPB 60X49X4.2 M6112 | 49 | 60 | 4.2 | PU + NBR |
| HPB 63X52X4.2 M6112 | 52 | 63 | 4.2 | PU + NBR |
| HPB 65X54X4.2 M6112 | 54 | 65 | 4.2 | PU + NBR |
| HPB 70X59X4.2 M6112 | 59 | 70 | 4.2 | PU + NBR |
| HPB 75X64X4.2 M6112 | 64 | 75 | 4.2 | PU + NBR |
| HPB 75X59.5X6.3 M6112 | 59.5 | 75 | 6.3 | PU + NBR |
| HPB 80X64.5X6.3 M6112 | 64.5 | 80 | 6.3 | PU + NBR |
| HPB 90X74.5X6.3 M6112 | 74.5 | 90 | 6.3 | PU + NBR |
| HPB 95X79.5X6.3 M6112 | 79.5 | 95 | 6.3 | PU + NBR |
| HPB 100X84.5X6.3 M6112 | 84.5 | 100 | 6.3 | PU + NBR |
| HPB 105X89.5X6.3 M6112 | 89.5 | 105 | 6.3 | PU + NBR |
| HPB 110X94.5X6.3 M6112 | 94.5 | 110 | 6.3 | PU + NBR |
| HPB 115X99.5X6.3 M6112 | 99.5 | 115 | 6.3 | PU + NBR |
| HPB 120X104.5X6.3 M6112 | 104.5 | 120 | 6.3 | PU + NBR |
| HPB 125X109.5X6.3 M6112 | 109.5 | 125 | 6.3 | PU + NBR |
| HPB 130X114.5X6.3 M6112 | 114.5 | 130 | 6.3 | PU + NBR |
| HPB 135X114X8.1 M6112 | 114 | 135 | 8.1 | PU + NBR |
| HPB 140X119X8.1 M6112 | 119 | 140 | 8.1 | PU + NBR |
| HPB 145X124X8.1 M6112 | 124 | 145 | 8.1 | PU + NBR |
| HPB 160X139X8.1 M6112 | 139 | 160 | 8.1 | PU + NBR |
| HPB 165X144X8.1 M6112 | 144 | 165 | 8.1 | PU + NBR |
| HPB 180X159X8.1 M6112 | 159 | 180 | 8.1 | PU + NBR |
| HPB 185X164X8.1 M6112 | 164 | 185 | 8.1 | PU + NBR |
| HPB 200X179X8.1 M6112 | 179 | 200 | 8.1 | PU + NBR |
| HPB 210X189X8.1 M6112 | 189 | 210 | 8.1 | PU + NBR |
HPB 피스톤 씰
 |
|
| 재료 코드 | M6112 |
| 압력 | 고압 |
| 속도 | 최대 0.5 m/s (1.6 ft/s) |
| 온도 범위 |  |
 |
극저온 범위: 씰 손상 없이 간헐적으로 노출될 수 있음(예: 저온 시동). 그러나 이 범위에서는 씰 성능이 저하될 수 있음 |
 |
권장 작동 범위 이하의 온도: 씰 성능은 시스템 설계에 따라 달라짐(정밀 가이드 배열 권장) |
 |
이 프로파일 및 재료에 권장되는 작동 온도 범위 |
 |
|
 |
극고온 범위: 단기간의 간헐적 노출만 가능(예: 분말 코팅 공정의 경화 오븐 내 실린더) |
| 치수 표준 | ISO 5597:2010에 따른 표준 하우징 치수에 맞도록 설계됨. |
| 크기 목록 | → 미터법 |
| 적용 매개변수(예: 압력, 속도, 온도, e-갭)의 최대값은 지속적으로 또는 동시에 적용해서는 안 됩니다. | |
