HPK 고무 피스톤 씰

HPK 고무 피스톤 씰은 수정된 나일론 씰링 링과 엘라스토머 에너자이저를 결합하여 뛰어난 내마모성, 낮은 마찰, 고압 밀봉 성능을 제공합니다. 까다로운 조건에서 작동하는 중장비 유압 장비에 이상적입니다.

품목 번호:
HPK
주문량(최소 주문 수량):
50
지불:
T/T
제품 원산지:
China
선적항:
Shanghai

지금 문의하세요

카테고리

신제품

제품 상세 정보

제품 설명

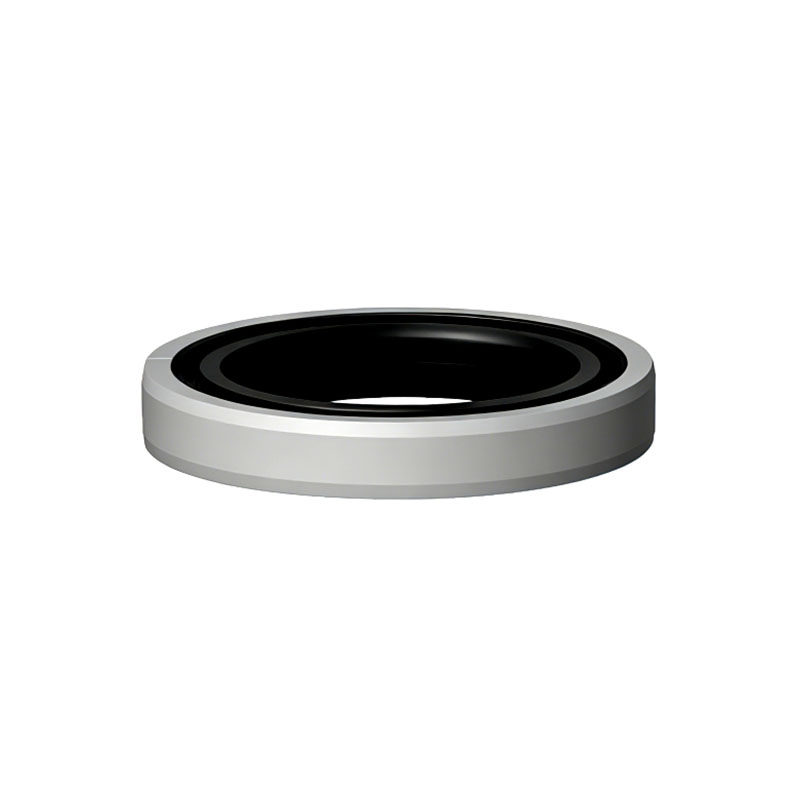

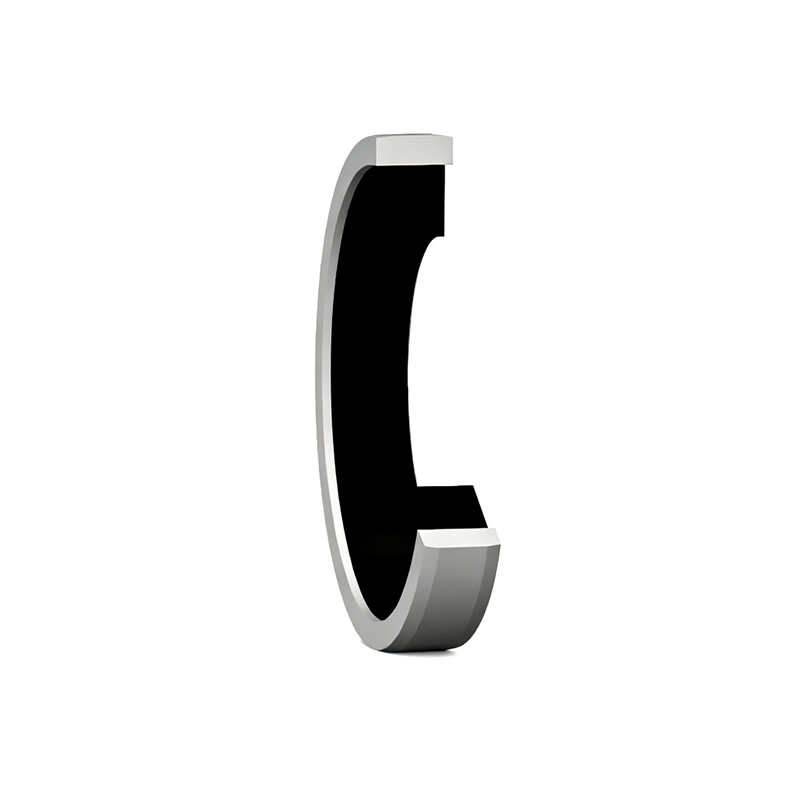

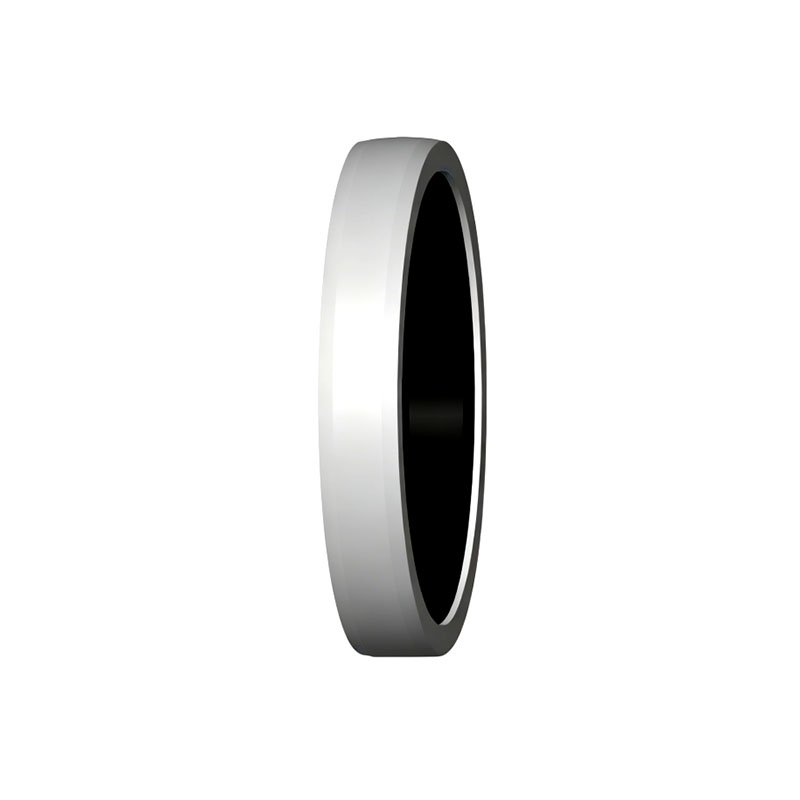

HPK 고무 피스톤 씰은 중부하 유압 응용 분야를 위해 설계된 견고한 복합 밀봉 솔루션입니다. 이 제품은 분할형 개질 나일론 밀봉 링과 엘라스토머 에너자이저로 구성되어 있으며, 우수한 밀봉 성능과 뛰어난 마모 및 압출 저항성을 결합합니다.

신뢰할 수 있는 양방향 작동 피스톤 씰 HPK로서, 이 씰은 고압 조건에서 안정적인 작동을 제공하며 압력 급증에도 영향을 받지 않습니다. 낮은 초기 이탈 마찰과 작동 마찰은 저속에서도 스틱-슬립 현상 없이 부드러운 실린더 움직임을 보장합니다. 또한 분할 링 설계로 특수 공구 없이 쉽게 설치할 수 있어, 내구성과 신뢰성이 중요한 까다로운 유압 시스템에 이상적인 선택입니다.

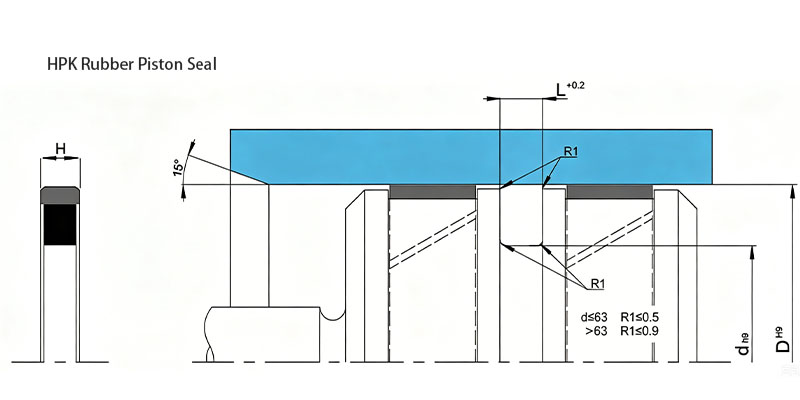

Voneseals NBR Piston Seal HPK

기술 데이터

매개변수	값
작동 온도	-30°C ~ +110°C
작동 압력	≤ 50 MPa
표면 속도	≤ 1 m/s
재질	NBR+나일론
설계 유형	NBR 피스톤 씰
단위 체계	미터법

응용 분야

HPK 피스톤 씰은 중장비 유압 장비, 유압 프레스, 건설 기계, 광산 장비 및 기타 고하중 유압 시스템에 널리 사용됩니다. 특히 매우 높은 압력에서 작동하는 응용 분야에 적합하며, 작동 압력은 최대 80 MPa 및 특정 조건에서는 그 이상까지 가능합니다.

제품 매개변수 표

규격명	로드 직경	하우징 홈 직경	하우징 홈 폭	주요 밀봉 요소
	[mm]	[mm]	[mm]
HPK 32X21X4.2 M4000	21	32	4.2	NBR+나일론
HPK 40X29X4.2 M4000	29	40	4.2	NBR+나일론
HPK 50X39X4.2 M4000	39	50	4.2	NBR+나일론
HPK 55X44X4.2 M4000	44	55	4.2	NBR+나일론
HPK 60X49X4.2 M4000	49	60	4.2	NBR+나일론
HPK 63X47.5X6.3 M4000	47.5	63	6.3	NBR+나일론
HPK 63X44.7X7 M4000	44.7	63	7	NBR+나일론
HPK 70X59X4.2 M4000	59	70	4.2	NBR+나일론
HPK 75X54X8.1 M4000	54	75	8.1	NBR+나일론
HPK 80X59X8.1 M4000	59	80	8.1	NBR+나일론
HPK 80X64.5X6.3 M4000	64.5	80	6.3	NBR+나일론
HPK 85X64X8.1 M4000	64	85	8.1	NBR+나일론
HPK 90X69X8.1 M4000	69	90	8.1	NBR+나일론
HPK 90X74.5X6.3 M4000	74.5	90	6.3	NBR+나일론
HPK 95X74X8.1 M4000	74	95	8.1	NBR+나일론
HPK 100X84.5X6.3 M4000	84.5	100	6.3	NBR+나일론
HPK 105X84X8.1 M4000	84	105	8.1	NBR+나일론
HPK 110X94.5X6.3 M4000	94.5	110	6.3	NBR+나일론
HPK 115X94X8.1 M4000	94	115	8.1	NBR+나일론
HPK 120X99X8.1 M4000	99	120	8.1	NBR+나일론
HPK 125X104X8.1 M4000	104	125	8.1	NBR+나일론
HPK 125X109.5X6.3 M4000	109.5	125	6.3	NBR+나일론
HPK 130X109X8.1 M4000	109	130	8.1	NBR+나일론
HPK 135X114X8.1 M4000	114	135	8.1	NBR+나일론
HPK 140X119X8.1 M4000	119	140	8.1	NBR+나일론
HPK 145X124X8.1 M4000	124	145	8.1	NBR+나일론
HPK 150X129X8.1 M4000	129	150	8.1	NBR+나일론
HPK 160X139X8.1 M4000	139	160	8.1	NBR+나일론
HPK 165X144X8.1 M4000	144	165	8.1	NBR+나일론
HPK 170X149X8.1 M4000	149	170	8.1	NBR+나일론
HPK 175X154X8.1 M4000	154	175	8.1	NBR+나일론
HPK 180X159X8.1 M4000	159	180	8.1	NBR+나일론
HPK 190X169X8.1 M4000	169	190	8.1	NBR+나일론
HPK 200X179X8.1 M4000	179	200	8.1	NBR+나일론
HPK 210X189X8.1 M4000	189	210	8.1	NBR+나일론
HPK 220X199X8.1 M4000	199	220	8.1	NBR+나일론
HPK 230X209X8.1 M4000	209	230	8.1	NBR+나일론
HPK 240X215X8.1 M4000	215	240	8.1	NBR+나일론
HPK 250X229X8.1 M4000	229	250	8.1	NBR+나일론
HPK 270X249X8.1 M4000	249	270	8.1	NBR+나일론
HPK 280X255.5X8.1 M4000	255.5	280	8.1	NBR+나일론
HPK 300X272X9.5 M4000	272	300	9.5	NBR+나일론
HPK 320X292X9.5 M4000	292	320	9.5	NBR+나일론

HPK 피스톤 씰


재질 코드	M4000
압력	고압
속도	최대 1 m/s (3.2 ft/s)
온도 범위
	극저온 범위: 씰 손상 없이 간헐적으로 노출될 수 있음(예: 저온 시동). 단, 이 범위에서는 씰 성능이 저하될 수 있음
	권장 작동 범위 미만의 온도: 씰 성능은 시스템 설계에 따라 달라짐(정밀 가이드 배열 권장)
	이 프로파일 및 재질에 권장되는 작동 온도 범위
	권장 작동 범위 초과의 온도: 감소된 압력, 속도, e-갭 및/또는 전체 면 압출 방지 링 사용 시에만 허용됨
	극고온 범위: 간헐적인 단기간 노출만 가능(예: 분말 코팅 공정의 경화 오븐 내 실린더)
치수 표준	ISO 5597:2010에 따른 표준 하우징 치수에 맞도록 설계됨.
크기 목록	→ 미터법
추가 정보	→ 복동 피스톤 씰
적용 매개변수(예: 압력, 속도, 온도, e-갭)의 최대값은 지속적으로 또는 동시에 적용해서는 안 됨.
