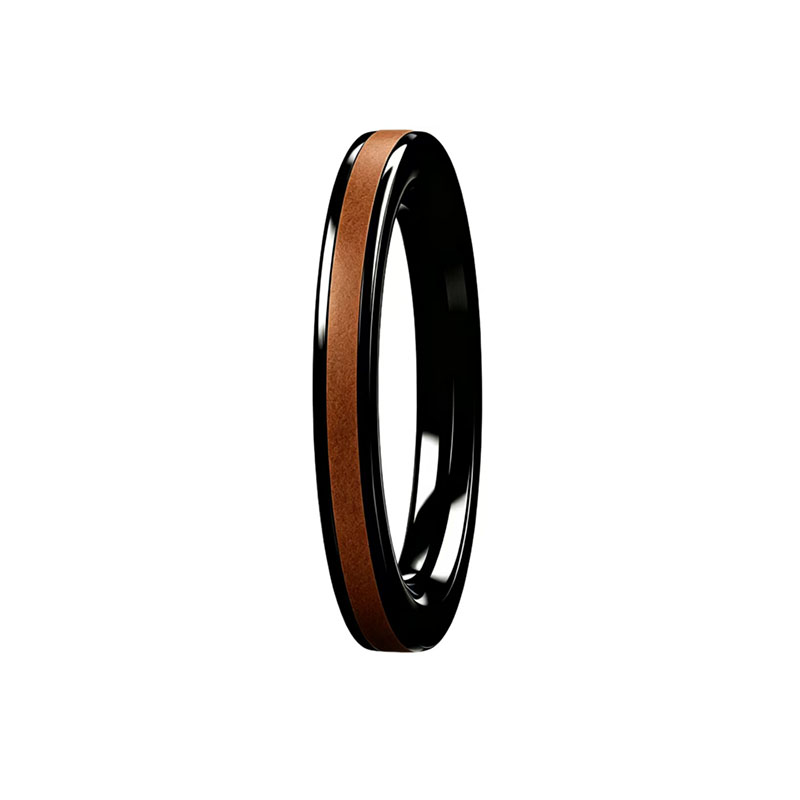

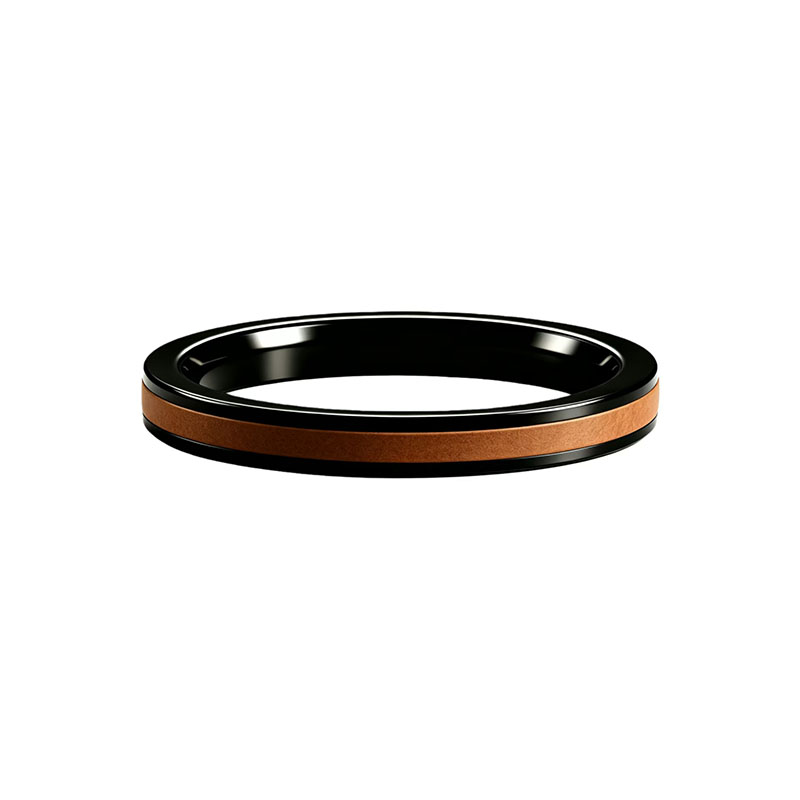

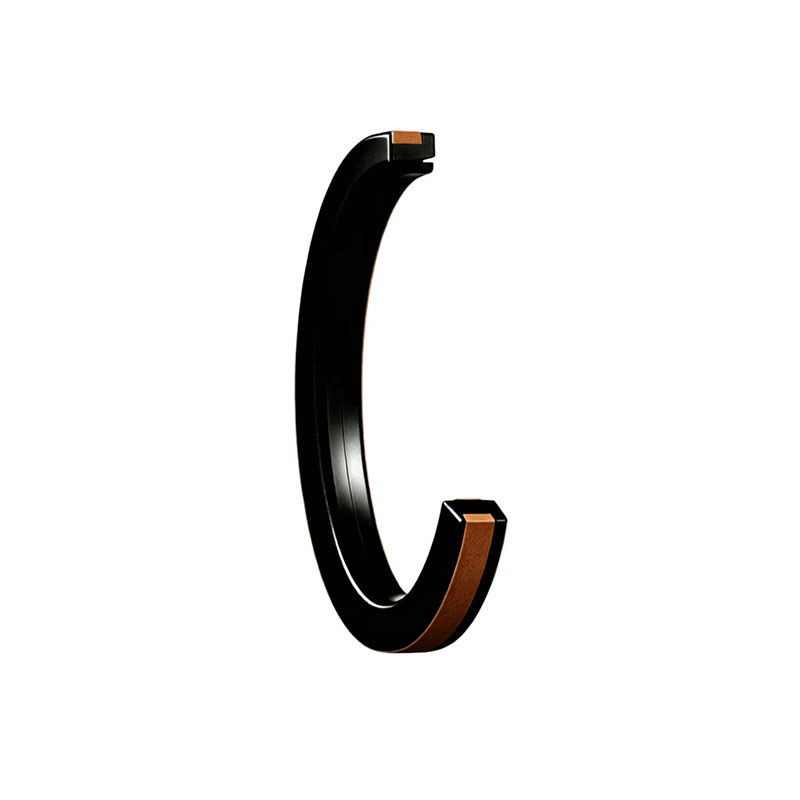

HPGA 복동식 PTFE 피스톤 씰

HPGA 양방향 작동 PTFE 피스톤 씰은 PTFE 밀봉 링, NBR 에너자이저 및 나일론 백업 링을 갖추어 저마찰, 압출 방지 성능과 중부하 유압 실린더에서의 안정적인 밀봉을 제공합니다. 양방향 작동 유압 실린더 피스톤 씰에 이상적입니다.

품목 번호:
HPGA
주문량(최소 주문 수량):
50
지불:
T/T
제품 원산지:
China
선적항:
Shanghai

지금 문의하세요

카테고리

신제품

제품 상세 정보

제품 설명

HPGA 복동 PTFE 피스톤 씰은 유압 실린더용으로 설계된 고성능 씰링 솔루션입니다. 이 씰은 PTFE 씰링 링, NBR 에너자이저, 두 개의 개량 나일론 압출 방지 링으로 구성되어 있어 까다로운 작동 조건에서도 뛰어난 씰링 성능을 제공합니다.

이 복동 복합 PTFE 피스톤 씰은 PTFE의 저마찰 특성과 NBR의 탄성을 결합하여 양방향에서 안정적인 씰링을 보장합니다. 매우 낮은 정적 및 동적 마찰은 스틱-슬립 현상을 줄이고 원활한 작동을 가능하게 하며, 특히 저속 응용 분야에서 효과적입니다. 강화된 압출 방지 링은 고압 압출 및 압력 스파이크에 대한 뛰어난 저항성을 제공하여 HPGA를 고하중 유압 시스템에 적합하게 만듭니다.

건설 기계, 산업 장비 및 이동식 유압 응용 분야에서 PTFE 유압 피스톤 씰로 널리 사용되는 HPGA는 까다로운 환경에서 긴 사용 수명, 높은 효율성 및 안정적인 성능을 제공합니다.

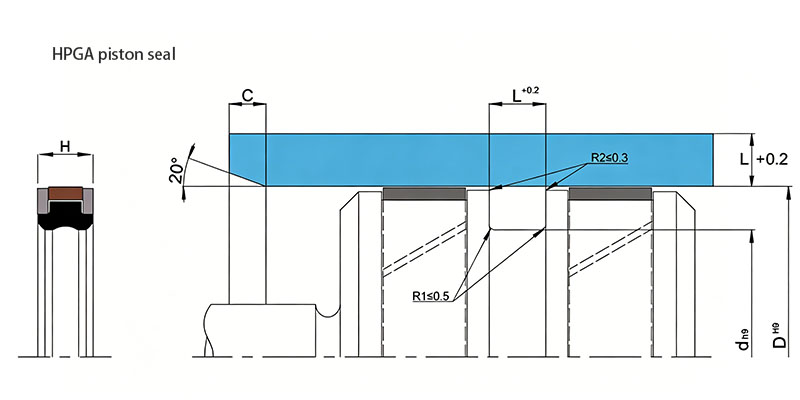

double acting hydraulic cylinder piston seals

기술 데이터

매개변수	값
작동 온도	-35°C ~ +110°C(M5000) -20°C ~ +130°C(M500H)
작동 압력	≤ 50 MPa
표면 속도	≤ 1.5 m/s
재질	PU+NBR/HNBR+나일론
설계 유형	복합 피스톤 씰
단위 체계	미터법

제품 장점

큰 반경 방향 간극 대응 능력
높은 충격 압력 저항성
뛰어난 압출 방지 성능
저마찰 PTFE 유압 피스톤 씰 설계
스틱-슬립 없는 원활한 작동
우수한 내마모성, 연장된 사용 수명
안정적인 씰링을 위한 높은 접촉 압력
복동 PTFE 피스톤 씰 응용 분야에 적합

제품 매개변수 표

명칭	로드 직경	하우징 홈 직경	하우징 홈 폭	주요 씰링 요소
	[mm]	[mm]	[mm]
HPGA 50X36X9 M500H	36	50	9	PU+HNBR+나일론
HPGA 60X46X9 M500H	46	60	9	PU+HNBR+나일론
HPGA 65X50X11 M500H	50	65	11	PU+HNBR+나일론
HPGA 70X55X11 M500H	55	70	11	PU+HNBR+나일론
HPGA 75X60X11 M500H	60	75	11	PU+HNBR+나일론
HPGA 80X65X11 M500H	65	80	11	PU+HNBR+나일론
HPGA 85X70X11 M500H	70	85	11	PU+HNBR+나일론
HPGA 90X75X11 M500H	75	90	11	PU+HNBR+나일론
HPGA 95X80X11 M500H	80	95	11	PU+HNBR+나일론
HPGA 100X85X12.5 M500H	85	100	12.5	PU+HNBR+나일론
HPGA 105X90X12.5 M500H	90	105	12.5	PU+HNBR+나일론
HPGA 110X95X12.5 M500H	95	110	12.5	PU+HNBR+나일론
HPGA 115X100X12.5 M500H	100	115	12.5	PU+HNBR+나일론
HPGA 120X105X12.5 M500H	105	120	12.5	PU+HNBR+나일론
HPGA 125X102X16 M500H	102	125	16	PU+HNBR+나일론
HPGA 130X107X16 M500H	107	130	16	PU+HNBR+나일론
HPGA 135X112X16 M500H	112	135	16	PU+HNBR+나일론
HPGA 140X117X16 M500H	117	140	16	PU+HNBR+나일론
HPGA 145X122X16 M500H	122	145	16	PU+HNBR+나일론
HPGA 150X127X16 M500H	127	150	16	PU+HNBR+나일론
HPGA 160X137X16 M500H	137	160	16	PU+HNBR+나일론
HPGA 170X147X16 M500H	147	170	16	PU+HNBR+나일론
HPGA 180X157X16 M500H	157	180	16	PU+HNBR+나일론
HPGA 185X162X16 M500H	162	185	16	PU+HNBR+나일론
HPGA 190X167X16 M500H	167	190	16	PU+HNBR+나일론
HPGA 200X177X16 M500H	177	200	16	PU+HNBR+나일론
HPGA 210X187X16 M500H	187	210	16	PU+HNBR+나일론
HPGA 220X197X16 M500H	197	220	16	PU+HNBR+나일론
HPGA 225X202X16 M500H	202	225	16	PU+HNBR+나일론
HPGA 230X207X16 M500H	207	230	16	PU+HNBR+나일론
HPGA 240X217X16 M500H	217	240	16	PU+HNBR+나일론
HPGA 250X222X17.5 M500H	222	250	17.5	PU+HNBR+나일론
HPGA 260X232X17.5 M500H	232	260	17.5	PU+HNBR+나일론
HPGA 270X242X17.5 M500H	242	270	17.5	PU+HNBR+나일론
HPGA 280X252X17.5 M500H	252	280	17.5	PU+HNBR+나일론
HPGA 300X272X17.5 M500H	272	300	17.5	PU+HNBR+나일론
HPGA 320X292X17.5 M500H	292	320	17.5	PU+HNBR+나일론

HPGA 피스톤 씰


재질 코드	M5000/M500H
속도	최대 1.5m/s (4.8ft/s)
온도 범위	-35°C ~ +110°C(–31 ~ +230°F) -20°C ~ +130°C(–4 ~ +266°F)
치수 표준	일부 크기는 ISO 6195-B:2013에 따른 씰 하우징에 맞습니다.
크기 목록	→ 미터법
추가 정보	→ 양방향 작동 피스톤 씰
응용 매개변수의 최대값(예: 속도, 온도)은 지속적으로 또는 동시에 적용해서는 안 됩니다.
