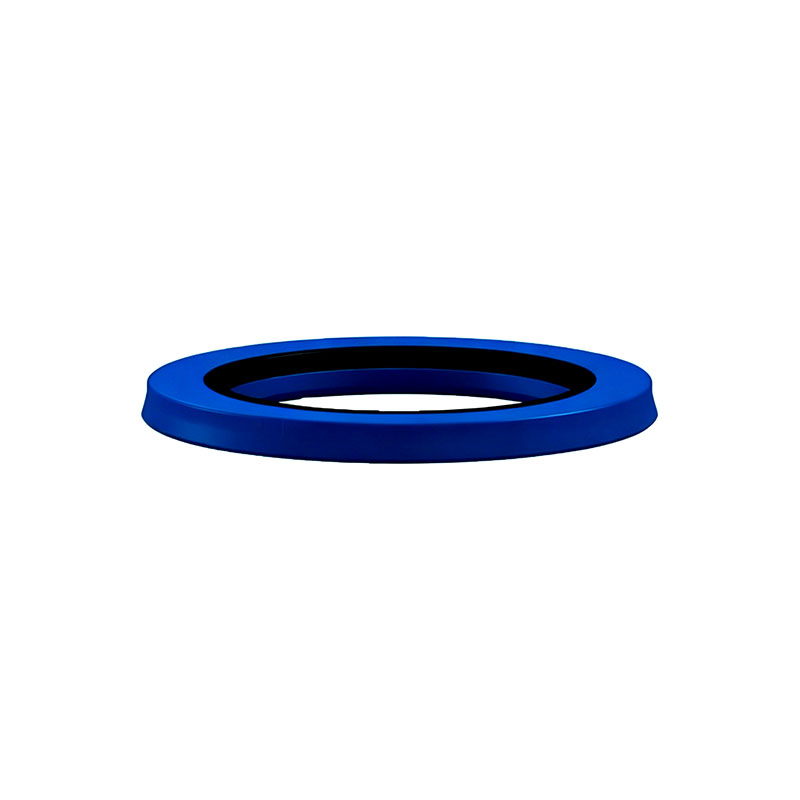

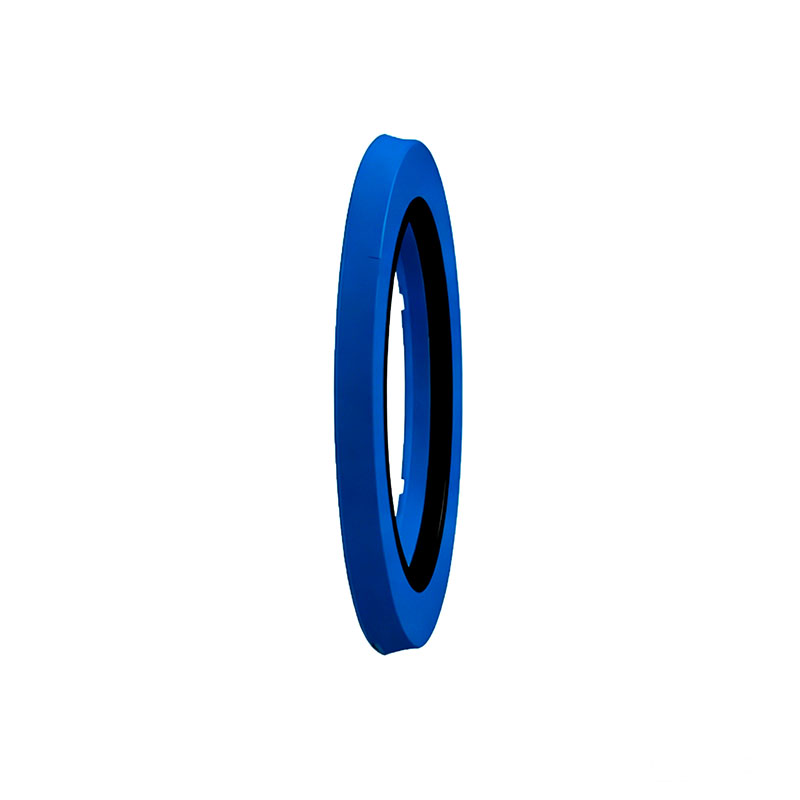

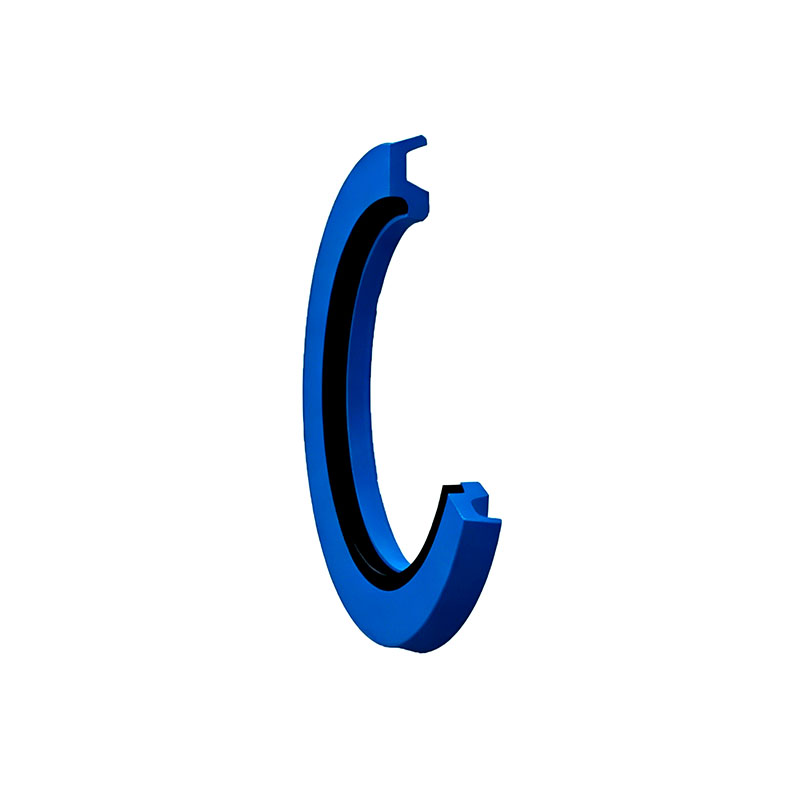

HRX 미터법 유압 로드 씰은 폴리우레탄 밀봉 요소와 강화 백업 링을 특징으로 하며, 뛰어난 내마모성, 압력 완화 성능 및 압출 방지 기능을 제공합니다. 건설 기계, 산업용 차량 및 중장비 유압 장비에 사용되는 유압 실린더에 이상적입니다.
품목 번호:
HRX주문량(최소 주문 수량):
50지불:
T/T제품 원산지:
China선적항:
Shanghai제품 설명
HRX 미터법 유압 로드 씰은 까다로운 조건에서 작동하는 유압 실린더용으로 설계된 고성능 로드 씰입니다. 내마모성 폴리우레탄 씰링 요소와 강화 백업 링을 결합하여 안정적인 씰링 성능, 효과적인 압력 완화, 그리고 기본 씰링 시스템에 대한 향상된 보호 기능을 제공합니다.
특수 설계된 외부 립에는 갇힌 배압을 효율적으로 방출하는 압력 완화 홈이 있어 메인 로드 씰의 손상을 방지하는 데 도움을 줍니다. 뛰어난 내마모성, 내충격성 및 압출 방지 성능을 갖춘 이 유압 실린더용 PU 로드 씰 응용 분야는 굴착기 실린더 로드 씰 시스템을 포함한 중장비에 이상적이며, 내구성과 장기적인 신뢰성이 필수적인 환경에 적합합니다.
기술 데이터
| 매개변수 | 값 |
| 작동 온도 | -30°C ~ +100°C(M2005) |
| -20°C ~ +120°C(MF112) | |
| 작동 압력 | ≤ 50 MPa |
| 표면 속도 | ≤ 1 m/s |
| 재질 | PU+POM (M2005) |
| PU+나일론 (M2112) | |
| 설계 유형 | 미터법 유압 로드 씰 |
| 단위 체계 | 미터법 |
응용 분야
제품 매개변수 표

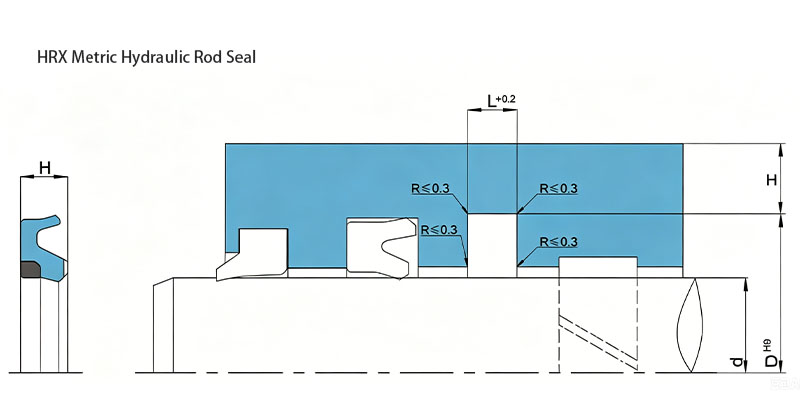

| 명칭 | 로드 직경 | 하우징 홈 직경 | 하우징 홈 폭 | 주요 씰링 요소 |
| [mm] | [mm] | [mm] | ||
| HRX 40X55.5X6.3 MF112 | 40 | 55.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 45X60.5X6.3 MF112 | 45 | 60.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 50X65.5X6.3 MF112 | 50 | 65.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 55X70.5X6.3 MF112 | 55 | 70.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 60X75.5X6.3 MF112 | 60 | 75.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 63X78.5X6.3 MF112 | 63 | 78.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 65X80.5X6.3 MF112 | 65 | 80.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 70X85.5X6.3 MF112 | 70 | 85.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 75X90.5X6.3 MF112 | 75 | 90.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 80X95.5X6.3 MF112 | 80 | 95.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 85X100.5X6.3 MF112 | 85 | 100.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 90X105.5X6.3 MF112 | 90 | 105.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 95X110.5X6.3 MF112 | 95 | 110.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 100X115.5X6.3 MF112 | 100 | 115.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 105X120.5X6.3 MF112 | 105 | 120.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 110X125.5X6.3 MF112 | 110 | 125.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 115X130.5X6.3 MF112 | 115 | 130.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 120X135.5X6.3 MF112 | 120 | 135.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 125X140.5X6.3 MF112 | 125 | 140.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 130X145.5X6.3 MF112 | 130 | 145.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 140X155.5X6.3 MF112 | 140 | 155.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 150X165.5X6.3 MF112 | 150 | 165.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 160X175.5X6.3 MF112 | 160 | 175.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 170X185.5X6.3 MF112 | 170 | 185.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 180X195.5X6.3 MF112 | 180 | 195.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 190X205.5X6.3 MF112 | 190 | 205.5 | 6.3 | PU+POM、PU+나일론 |
| HRX 200X221X8 MF112 | 200 | 221 | 8 | PU+POM、PU+나일론 |
| HRX 220X241X8 MF112 | 220 | 241 | 8 | PU+POM、PU+나일론 |
HRX 로드 씰
 |
|
| 재질 코드 | M2005、MF112 |
| 속도 | 최대 1 m/s (3.2 ft/s) |
| 온도 범위 | -30°C ~ +100°C(–22 ~ +212 °F) |
| -20°C ~ +120°C(–4 ~ +248 °F) | |
| 치수 표준 | 일부 크기는 ISO 6195-B:2013에 따른 씰 하우징에 맞습니다. |
| 크기 목록 | → 미터법 |
| 추가 정보 | → 미터법 유압 로드 씰 |
| 적용 매개변수(예: 속도, 온도)의 최대값은 지속적으로 또는 동시에 적용해서는 안 됩니다. | |
