유압 씰은 유압 실린더와 유압 장비에 사용되어 유체 누출 방지, 압력 유지, 오염물 차단 및 효율적인 시스템 성능 보장을 위해 특별히 설계된 밀봉 부품입니다.
유압 씰은 어떻게 작동합니까?
유압 씰은 두 표면 사이에 제어된 밀봉 접촉면을 형성하여 작동합니다.
시스템 내부에 유압이 형성되면 압력이 씰을 맞닿는 표면 쪽으로 밀어 밀봉력을 증가시킵니다. 이러한 압력 보조 설계는 피스톤 로드나 피스톤과 같은 움직이는 부품이 원활하게 이동하도록 하면서 유압 유체가 빠져나가는 것을 방지합니다.
동시에 많은 유압 씰은 먼지와 오염물을 긁어 제거하도록 설계되어 연마 입자가 유압 시스템 내부로 들어가는 것을 방지합니다.
적절하게 설계된 씰은 다음 요소의 균형을 맞춥니다:

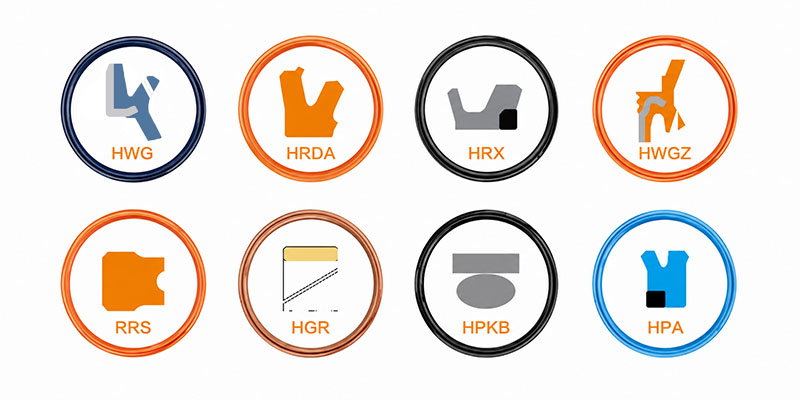

다양한 유압 응용 분야에는 서로 다른 밀봉 솔루션이 필요합니다. 각 씰 유형은 유압 실린더 내에서 특정 기능을 수행합니다.
로드 씰
로드 씰은 실린더 헤드에 설치되며 작동 중 피스톤 로드를 따라 유압 유체가 누출되는 것을 방지합니다.
유압 실린더에서 가장 중요한 밀봉 요소 중 하나인 로드 씰은 낮은 마찰과 긴 마모 수명을 유지하면서 높은 압력을 견뎌야 합니다.
피스톤 씰
피스톤 씰은 유압 실린더 내부의 압력 챔버를 분리합니다.
피스톤 씰은 유압 압력이 피스톤에 효율적으로 작용하도록 하여 부드러운 직선 운동을 가능하게 하고 내부 누출을 방지합니다.
피스톤 씰은 실린더 구성에 따라 단동식 및 복동식 설계 모두로 제공됩니다.
와이퍼 씰
와이퍼 씰은 스크레이퍼 씰 또는 더스트 씰이라고도 하며, 오염물이 유압 실린더 내부로 들어가기 전에 피스톤 로드에서 먼지, 습기 및 이물질을 제거합니다.
직접적으로 유압 압력을 유지하지는 않지만, 와이퍼 씰은 씰 수명을 연장하고 마모를 줄이는 데 중요한 역할을 합니다.
효과적인 와이퍼 씰이 없으면 연마 입자가 내부 밀봉 부품을 빠르게 손상시킬 수 있습니다.
가이드 링
가이드 링은 피스톤과 로드를 지지하면서 금속 간 접촉을 방지합니다.
자체적으로 밀봉 기능을 제공하지는 않지만 안정성을 향상시키고 마모를 줄입니다.
O-링
O-링은 유압 시스템에서 가장 널리 사용되는 밀봉 부품 중 하나입니다.
주로 정적 밀봉 용도로 사용되지만, 조합 씰에서는 압력 보조 요소로도 사용할 수 있습니다.
O-링은 경제적이고 설치가 쉬우면서도 뛰어난 밀봉 성능을 제공합니다.
회전 씰
회전 씰은 왕복 운동이 아닌 회전하는 축을 위해 설계됩니다.
신뢰성 있는 회전 운동 밀봉이 필요한 유압 모터, 펌프, 기어박스 및 회전 액추에이터에 일반적으로 사용됩니다.
올바른 밀봉 재료를 선택하는 것은 적절한 씰 설계를 선택하는 것만큼 중요합니다.
폴리우레탄(PU)
폴리우레탄은 뛰어난 내마모성, 높은 탄성 및 우수한 마모 성능을 제공하여 유압 씰에 가장 널리 사용되는 재료 중 하나입니다.
PTFE
PTFE는 매우 낮은 마찰과 뛰어난 내화학성을 제공합니다.
고속 및 고온 응용 분야에 적합합니다.
니트릴 고무(NBR)
NBR(니트릴 고무)은 석유 기반 유압 오일에 대한 뛰어난 내성을 제공하며 O-링과 정적 씰에 일반적으로 사용됩니다.
불소고무(FKM)
FKM은 고온, 강한 화학물질 및 노화에 대한 뛰어난 내성을 제공합니다.
까다로운 산업 환경에서 자주 선택됩니다.
엔지니어링 플라스틱
PEEK, POM 및 강화 복합재와 같은 소재는 뛰어난 기계적 강도와 치수 안정성으로 인해 가이드 링, 백업 링 및 고압 씰링 요소에 널리 사용됩니다.
유압 씰은 다양한 산업 분야에서 사용됩니다.
일반적인 응용 분야는 다음과 같습니다:
각 응용 분야는 압력, 온도, 속도 및 환경 조건에 따라 서로 다른 씰링 소재와 형상을 요구합니다.
유압 씰은 유체 누출을 방지하고 압력을 유지하며 장비를 오염으로부터 보호하여 유압 시스템의 안정적인 작동을 보장하는 필수 구성 요소입니다. 적절한 유압 씰을 선택하려면 응용 조건, 작동 압력, 온도 및 소재 호환성과 같은 요소를 신중하게 고려해야 합니다.
유압 장비를 설계하거나, 기계를 유지보수하거나, 씰링 부품을 조달하는 경우 신뢰할 수 있는 씰링 솔루션을 선택하면 장비 성능과 사용 수명을 크게 향상시킬 수 있습니다.
